今天有空折腾，从朋友家拿来一块海信KFR-26G/11BP变频空调出故障时换下来的电源控制板。由于这块板子拆下以前不知道整机出了什么故障，因此也没有具体检修范围，只能普查一遍，也是一个全面了解变频空调板的一个机会。为了和大家一起学习，同时也特别想让一些对变频空调维修感兴趣而电子基础又比较弱的小白们提升下自己，我顺便介绍一点变频空调上用的电子元器件，便于大家知识提升。由于本人水平有限，算是抛砖引玉吧。

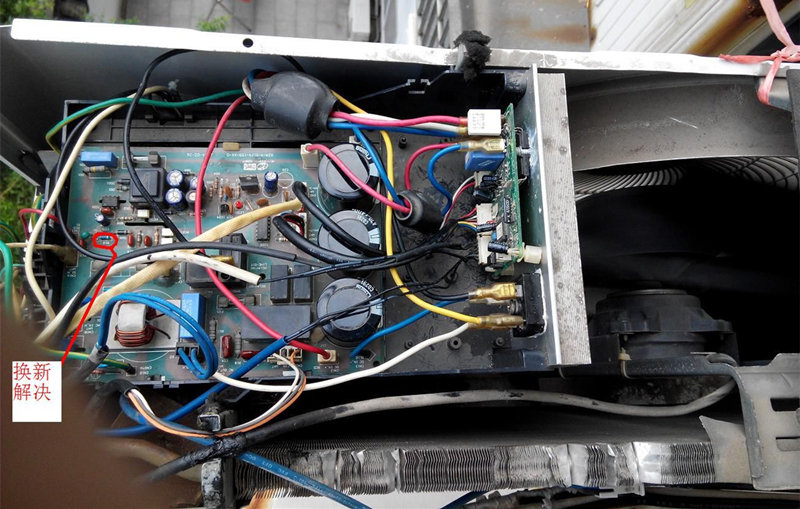

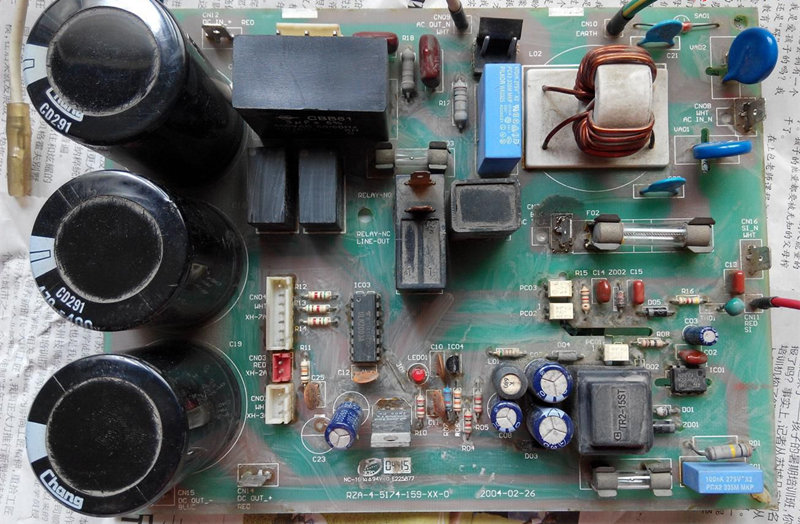

下面以KFR 26G/11BP变频空调电源控制板为例。
该板子主要有三大部分组成
1形成15V12V5V电压部分
2执行控制机构部分
3通讯电路部分
首先按交流220V输入次序先介绍电源控制板上的一些主要元件和作用。

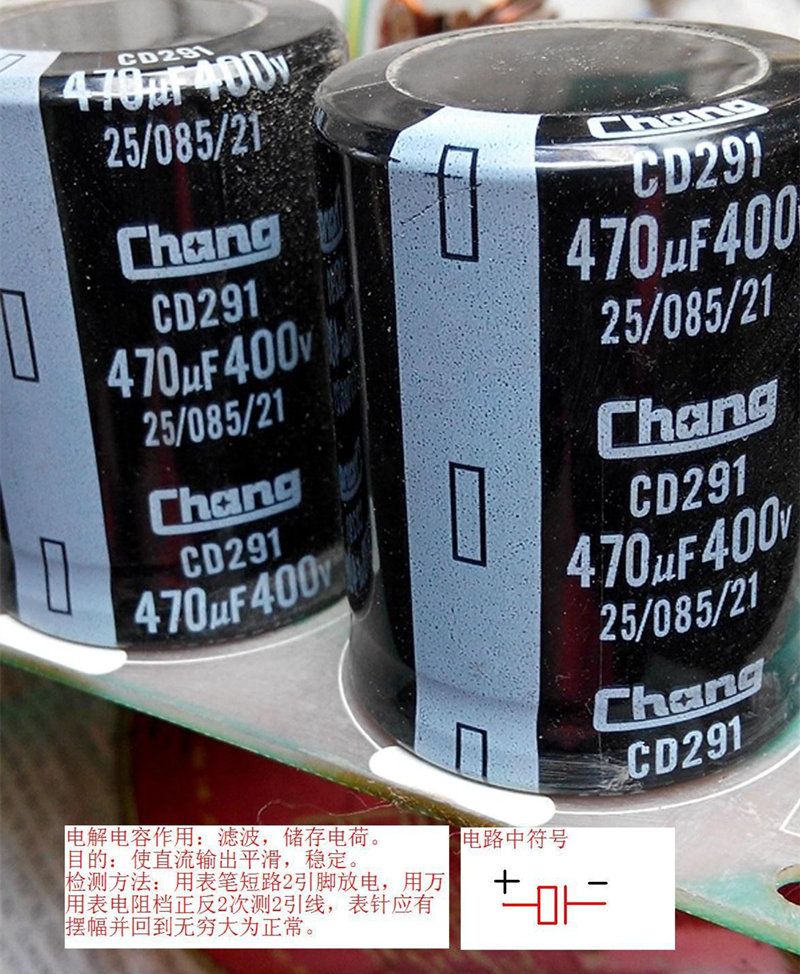

有了以上这2种元件就可以产生300V左右的电压

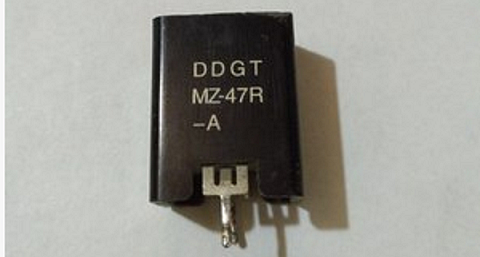

PTC，特性通过电流越大，阻值越大，是一种保护元件。

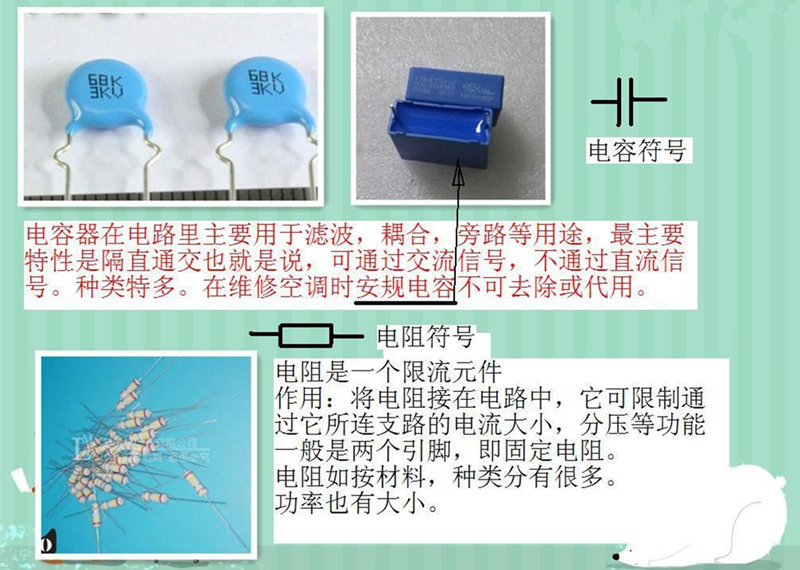

上面介绍的元件的作用你理解了吗，能在图纸上对号入座了吗？

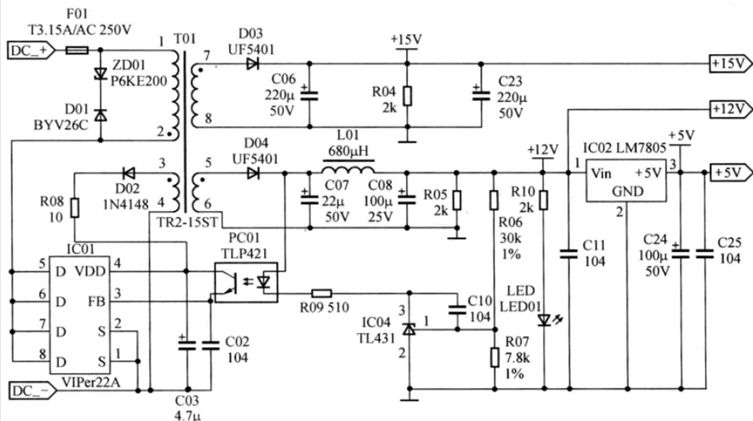

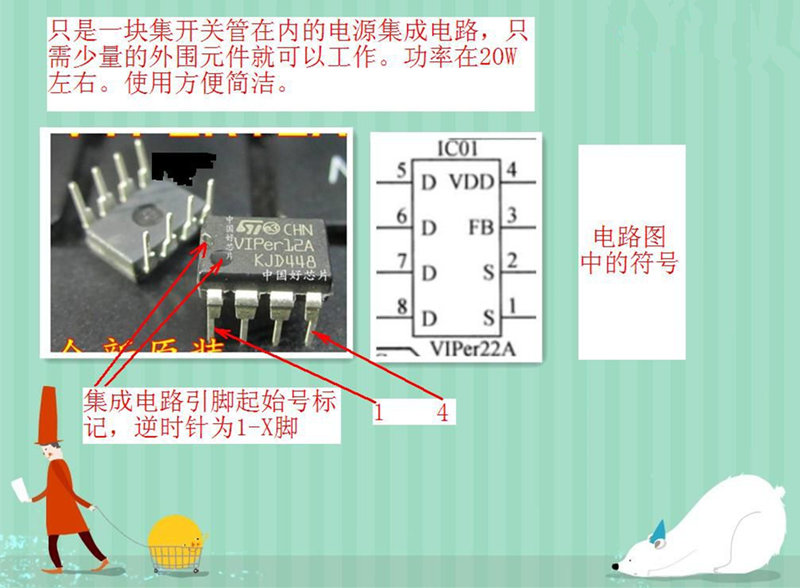

图10的原理就是300V正极——保险丝—PTC（图中没画）——T101 1脚——2脚——IC101  5.6.7.8——1.2脚——300V负极构成回路。
次级经T101 7脚——D03——+15V——负载——8脚构成回路。
另一路T101 5脚——D04——L01——12V——负载——6脚构成回路。
12V——7805——5V——负载——6脚构成回路

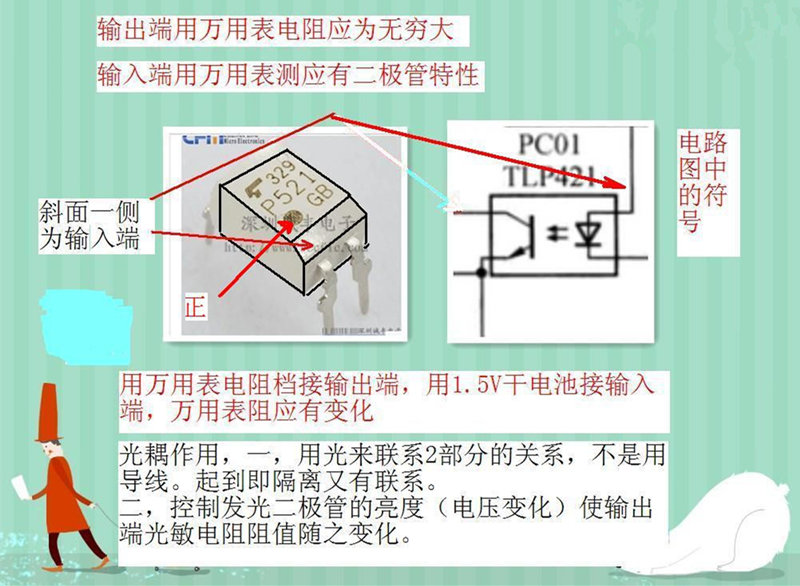

光耦是反馈电路，监视12V电压变化情况，随时通知viper22及时调整，使12V稳定不变。

下面检查电路板

一：修电器先修电源，这是原则。
先把220V交流电压（注意相线，零线不要搞错，连接线路板上CN08，是零线，电路板F02边IN-L接相线）

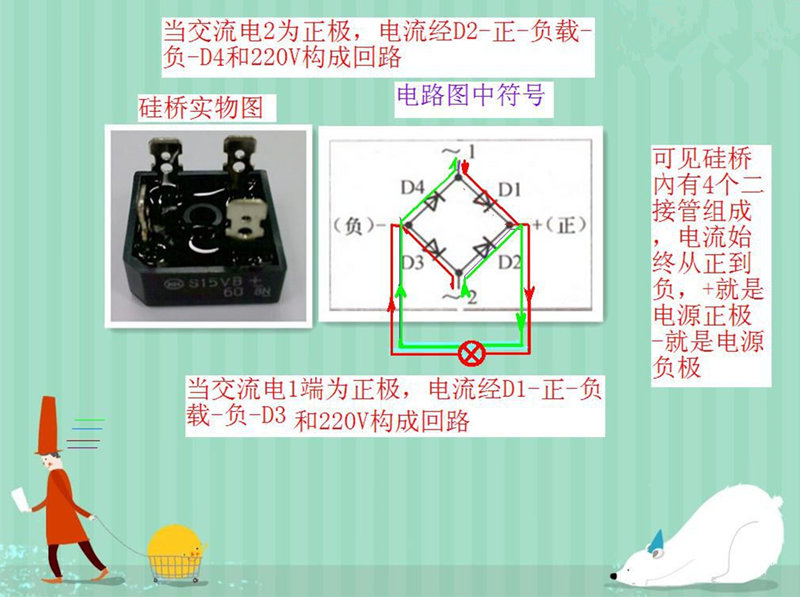

由于硅桥在人家机器上，为得到300V直流电压做个零时的整流桥堆，CN09和主控继电器上的引线接在硅桥的输入端，用万用表直流500V档测整流桥堆电压，直流210V，，你知道为什么吗？记住，红表笔为正电源。

断电，找个绝缘的罐子把整流桥队装进去，安全措施哦。我是宁可他人触电，自己绝对不触电。呵呵！
硅桥正负端接上板子的300V输入端。（CN13接硅桥电压输出负，CN12接硅桥输出正）

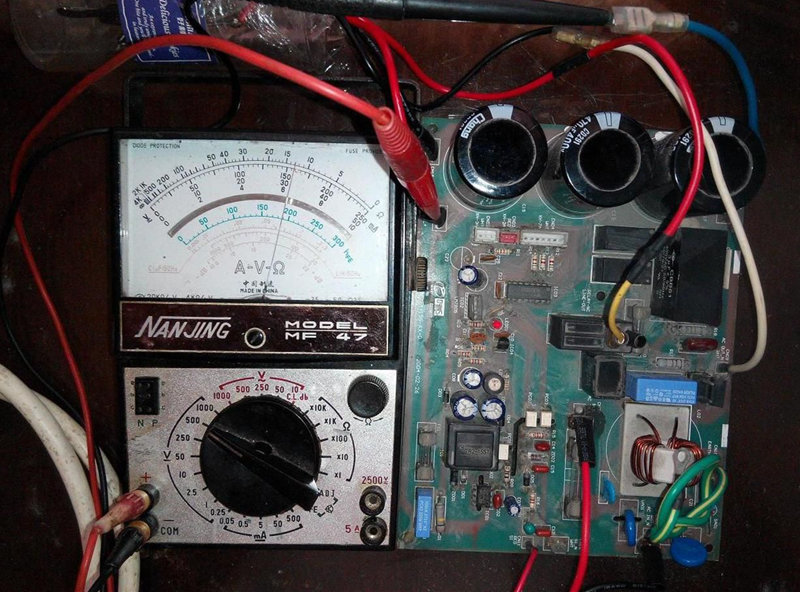

用万用电表直流500V档，接在板子上的300V输出端（CN14，CN15）上，得到310V直流电压，指示灯亮。我的板子这项基本没问题。

300V异常有以下情况：
无电压，PTC坏，PTC常温下有47欧姆左右阻值。
电压不到220V，整流硅桥坏。
如在接入负载后电压明显下降，则是电容容量下降所之。

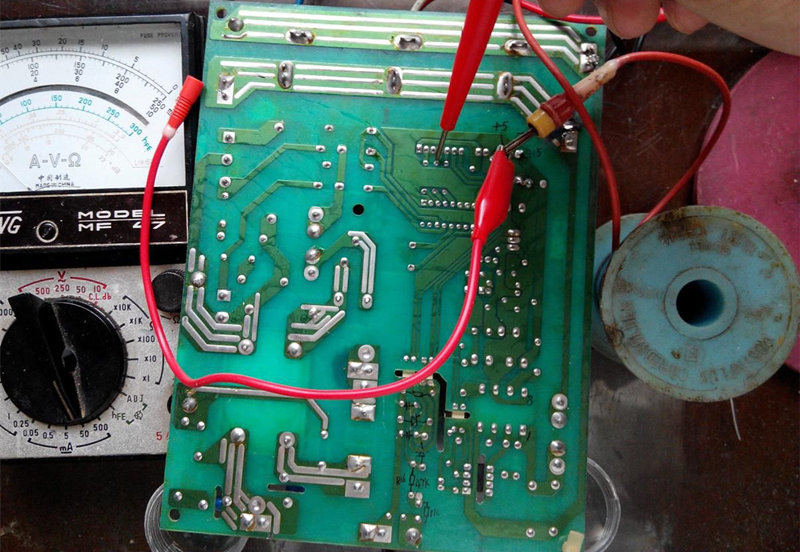

断电，在电路板背面的接地处先焊一个“桩”是除300V外，其他电路的公共接地线（基准点）。

然后用带电线的夹子夹住“桩”电线再连在黑表笔上。用单手拿红笔测量时手比较稳而且安全。
用万用表直流电压50V档，用红笔分别测量15V12V5V对地电压。

显示均正常。LED灯亮。
电源部分检查结束。

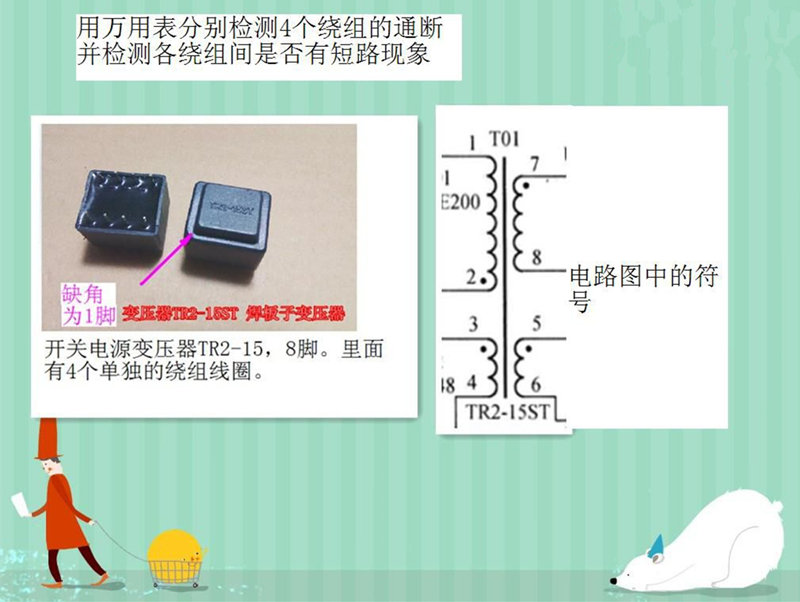

如15V12V无电压，查开关变压器，ZD01，D01，集成电路。

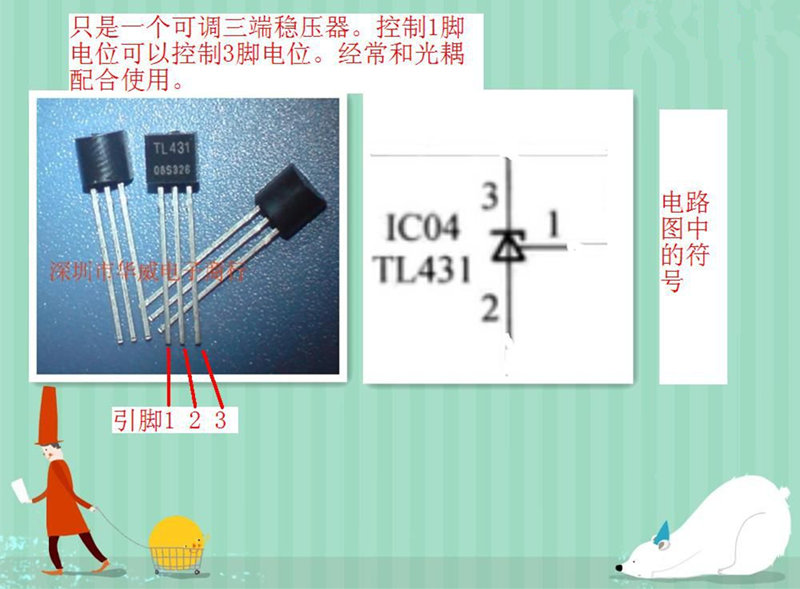

15V12V均不正常，查D02 R08，检查R06，R07分压电阻，调整R07电阻值可以调整输出电压值调整无效检查光耦，TL431。
5V不正常，换7805。
15V不正常，查D03，R04，C06，C23.
调准电压时以15V为准

二：控制电路


控制部分原理
CPU发出指令给2003反相器，2003输出低电位（或高电位），使继电器线圈2端电位差加大（或减小）到继电器内开关吸合（释放）控制风机，转向阀，主继电器工作。
先检查控制电路中的三个继电器
黑表笔还是接地，用万用表直流50毫安档，红表笔分别接触图片中的三个箭头位置(不可接错，接错的话那就是把电流表串在12V电压上，有损坏电表的可能)检查继电器。当红表笔接触到焊点时，继电器应有清脆的哒哒吸合声。电表读数在30毫安左右为正常。那路不正常那路继电器坏。最好在做这检测时，同时用万用表电阻档监测一下开关2个端子，在继电器吸合时电表电阻值应该0，否则需更换。同时检查C04，R17(或C05，R18)
检查ULN2003反相电路
用红表笔一端接正5V，另一端分别去触碰电阻R12（管外风机）R13（管电磁阀线圈），R14（管主控继电器）的上端（模拟CPU给出的5V高电位,）此时继电器也应该发出吸合声，表示反相器工作正常。如不正常，再触碰三电阻下端，如正常了就是电阻坏，否则就是ULN2003坏。
经检查我的这块板子上没发现不正常的地方。

三：检查通讯电路

通讯电路的工作原理
当开机5V电压送到PC02的1脚——2脚
发光二极管点亮，3，4脚导通，此时处于接收状态。
当内机向外发送24V电压(SI)——TH01——R16——D05——PC02 4脚——PC02 3脚——R15——回到SIN。
当R15经过电流，R15，2端产生电压差。该电压差直接加在PC03 1脚2脚使PC03内部的发光二极管点亮，并随着脉冲信号的强弱变化，使PC03  4脚电位也随之而变化。此变化的电压送到CPU解码.
当外机发送信号时只是PC02，1脚和2脚之间电位发生变化，其他不变。
由于是脱机检修，因此只能挨个零件检查，好在没几个件。
查PTC, 1K电阻正常，查R16无穷大，应4.7K，拆下测量，开路了，换上新电阻。其它完好。检修到此。
为验证检修完成，拆卸正常使用机里的板子，把修好的板子换上去，上机试机，一切正常。

总结：由于通信线路中的一个电阻开路造成通讯中断，外机不工作。
尽管花了点时间，但学到了不少，还多了一块备用电源控制板。
